JR-L1100A
图文详情

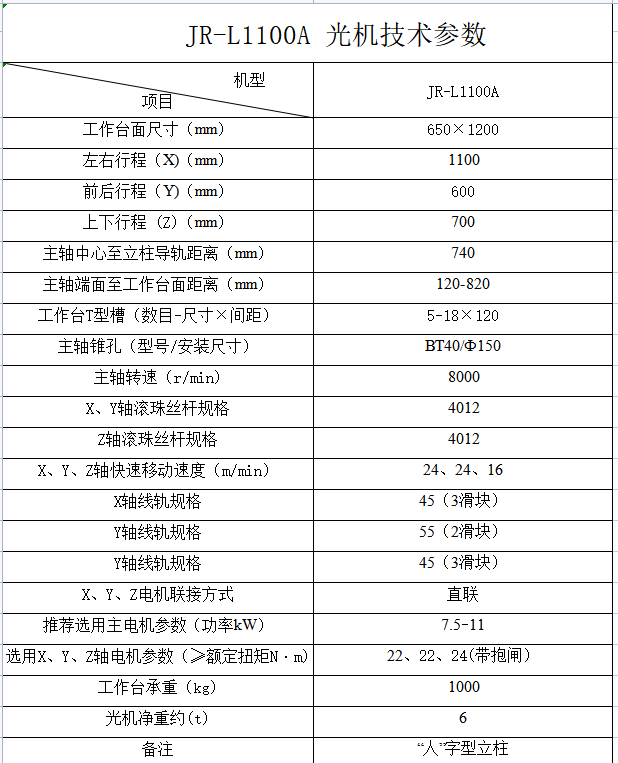

JR-L1100A 光机技术参数 | |
机型 项目 | JR-L1100A |
工作台面尺寸(mm) | 650×1200 |
左右行程(X)(mm) | 1100 |
前后行程(Y)(mm) | 600 |
上下行程 (Z)(mm) | 700 |
主轴中心至立柱导轨距离(mm) | 740 |
主轴端面至工作台面距离(mm) | 120-820 |
工作台T型槽(数目-尺寸×间距) | 5-18×120 |
主轴锥孔(型号/安装尺寸) | BT40/Ф150 |
主轴转速(r/min) | 8000 |
X、Y轴滚珠丝杆规格 | 4012 |
Z轴滚珠丝杆规格 | 4012 |
X、Y、Z轴快速移动速度(m/min) | 24、24、16 |
X轴线轨规格 | 45(3滑块) |
Y轴线轨规格 | 55(2滑块) |
Z轴线轨规格 | 45(3滑块) |
X、Y、Z电机联接方式 | 直联 |
推荐选用主电机参数(功率kW) | 7.5-11 |
选用X、Y、Z轴电机参数(≥额定扭矩N·m) | 22、22、24(带抱闸) |
工作台承重(kg) | 1000 |
光机净重约(t) | 6 |
备注 | “人”字型立柱 |
